ตัวกรองกำลังไฟฟ้าแบบแอคทีฟ (เอพีเอฟ) คืออะไร? หลักการทำงาน ประเภท การใช้งาน และคู่มือการเลือก

ตัวกรองกำลังไฟฟ้าแบบแอคทีฟ (เอพีเอฟ) ถูกนำมาใช้อย่างกว้างขวางในระบบไฟฟ้าอุตสาหกรรม เพื่อลดความเพี้ยนฮาร์มอนิก ปรับปรุงคุณภาพไฟฟ้า และสนับสนุนการทำงานที่เสถียรของอุปกรณ์ เมื่อโรงงานสมัยใหม่ใช้ไดรฟ์ปรับความถี่ วงจรเรียงกระแส ระบบเครื่องสำรองไฟฟ้า และโหลดไม่เป็นเชิงเส้นอื่น ๆ เพิ่มมากขึ้น ปัญหาฮาร์มอนิกจึงกลายเป็นความกังวลหลักสำหรับวิศวกรไฟฟ้าและผู้จัดการอาคารสถานที่

ตัวกรองกำลังไฟฟ้าแบบแอคทีฟคืออะไร และสามารถปรับปรุงคุณภาพไฟฟ้าในงานอุตสาหกรรมได้อย่างไร บทความนี้อธิบายเทคโนโลยีตัวกรองกำลังไฟฟ้าแบบแอคทีฟ หลักการทำงาน ประเภทที่พบบ่อย การใช้งาน และปัจจัยสำคัญที่ควรพิจารณาเมื่อเลือกระบบตัวกรองกำลังไฟฟ้าแบบแอคทีฟ

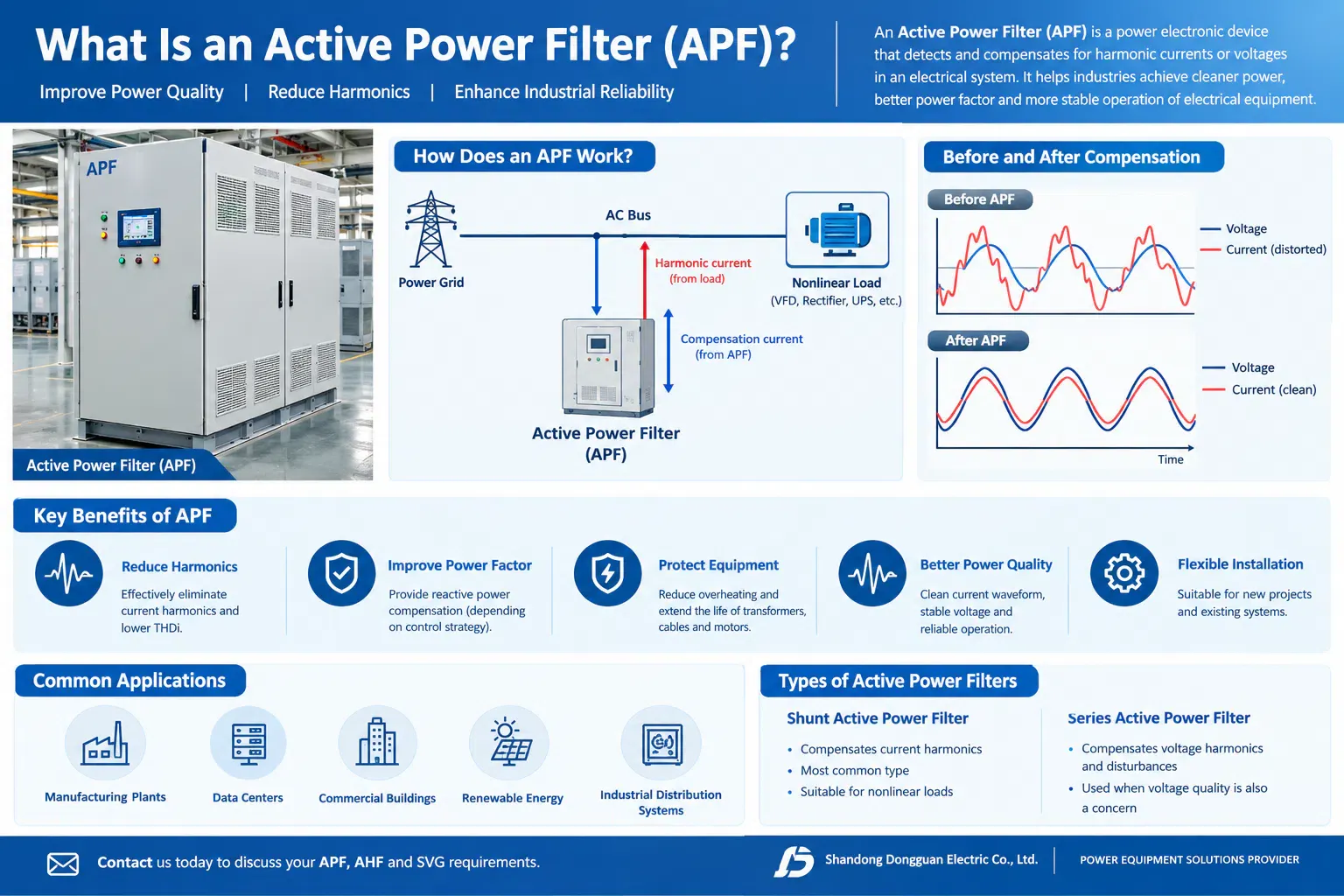

๑. ตัวกรองกำลังไฟฟ้าแบบแอคทีฟ (เอพีเอฟ) คืออะไร?

ตัวกรองกำลังไฟฟ้าแบบแอคทีฟ (เอพีเอฟ) เป็นอุปกรณ์อิเล็กทรอนิกส์กำลังที่ออกแบบมาเพื่อตรวจจับและชดเชยกระแสฮาร์มอนิกหรือแรงดันฮาร์มอนิกในระบบไฟฟ้า ในงานอุตสาหกรรมส่วนใหญ่ จะใช้ตัวกรองกำลังไฟฟ้าแบบแอคทีฟต่อขนานเพื่อลดฮาร์มอนิกของกระแสที่เกิดจากโหลดไม่เป็นเชิงเส้น

หากคุณกำลังค้นหา ตัวกรองกำลังไฟฟ้าแบบแอคทีฟคืออะไร, ตัวกรองกำลังไฟฟ้าแบบแอคทีฟคืออะไร หรือ อะไรคือแอคทีฟฮาร์มอนิกฟิลเตอร์, คำเหล่านี้โดยทั่วไปหมายถึงอุปกรณ์ที่ชดเชยส่วนประกอบฮาร์มอนิกที่ไม่ต้องการในระบบไฟฟ้าแบบแอคทีฟ

ต่างจากตัวกรองแบบพาสซีฟทั่วไปซึ่งใช้การรวมกันแบบคงที่ของตัวเก็บประจุ ตัวเหนี่ยวนำ และตัวต้านทาน แอคทีฟฮาร์มอนิกฟิลเตอร์ใช้อิเล็กทรอนิกส์กำลังและอัลกอริทึมควบคุมแบบเรียลไทม์เพื่อสร้างกระแสชดเชยตามฮาร์มอนิกที่ตรวจพบ

เอพีเอฟสามารถช่วยได้:

• ลดความผิดเพี้ยนของฮาร์มอนิกในระบบไฟฟ้า
• ปรับปรุงคุณภาพของรูปคลื่นกระแส
• ลดความเสี่ยงต่อการร้อนเกินของหม้อแปลง สายเคเบิล และอุปกรณ์ไฟฟ้าอื่น ๆ ที่เกิดจากกระแสฮาร์มอนิกที่สูงเกินไป
• สนับสนุนการทำงานที่เชื่อถือได้มากขึ้นของอุปกรณ์ไฟฟ้าที่ไวต่อสัญญาณ
• ปรับปรุงคุณภาพไฟฟ้าโดยรวมในสถานประกอบการอุตสาหกรรม

ประสิทธิภาพจริงขึ้นอยู่กับพิกัดของเอพีเอฟ การกำหนดค่าระบบ สเปกตรัมฮาร์มอนิก และสภาพการติดตั้ง

2. ตัวกรองฮาร์มอนิกแบบแอคทีฟทำงานอย่างไร?

เพื่อให้เข้าใจว่าตัวกรองฮาร์มอนิกแบบแอคทีฟทำอะไร สิ่งสำคัญคือต้องเข้าใจว่าฮาร์มอนิกเกิดขึ้นได้อย่างไร

โหลดแบบไม่เชิงเส้นดึงกระแสที่ไม่ใช่ไซน์จากแหล่งจ่ายไฟ ตัวอย่างทั่วไปได้แก่ ไดรฟ์ปรับความถี่ (VFD) วงจรเรียงกระแสอุตสาหกรรม ระบบ UPS เครื่องเชื่อม และแหล่งจ่ายไฟแบบสวิตชิ่ง

กระแสที่บิดเบี้ยวเหล่านี้สามารถทำให้เกิดความบิดเบี้ยวของแรงดันไฟฟ้า การสูญเสียพลังงานไฟฟ้าเพิ่มเติม อุปกรณ์ร้อนเกินไป และการรบกวนต่ออุปกรณ์ที่ไวต่อสัญญาณ

โดยทั่วไปตัวกรองฮาร์มอนิกแบบแอคทีฟทำงานผ่านสามขั้นตอน:

ขั้นตอนที่ 1: การตรวจจับฮาร์มอนิก

เซ็นเซอร์กระแสตรวจสอบระบบไฟฟ้าและรวบรวมข้อมูลเกี่ยวกับกระแสโหลด ระบบควบคุมจะระบุองค์ประกอบฮาร์มอนิกที่จำเป็นต้องชดเชย

ขั้นตอนที่ 2: การสร้างกระแสชดเชย

ตัวควบคุม APF คำนวณกระแสชดเชยที่ต้องการ จากนั้นตัวแปลงกำลังไฟฟ้าจะสร้างรูปคลื่นกระแสที่ออกแบบมาเพื่อต้านทานองค์ประกอบฮาร์มอนิกเป้าหมาย

ขั้นตอนที่ 3: การชดเชยกระแสฮาร์มอนิก

APF ฉีดกระแสชดเชยเข้าสู่เครือข่ายไฟฟ้า ซึ่งช่วยลดกระแสฮาร์มอนิกที่จ่ายโดยแหล่งจ่ายไฟต้นทางและปรับปรุงรูปคลื่นกระแสโดยรวม

ผลลัพธ์คือรูปคลื่นกระแสที่สะอาดขึ้นและคุณภาพพลังงานที่ดีขึ้น โดยมีเงื่อนไขว่าตัวกรองได้รับการกำหนดขนาดและกำหนดค่าอย่างถูกต้องสำหรับการใช้งาน

3. ตัวกรองกำลังแอกทีฟแบบขนานคืออะไร?

ตัวกรองกำลังแอกทีฟแบบขนานเป็นประเภท APF ที่พบมากที่สุดที่ใช้สำหรับการลดฮาร์มอนิกในอุตสาหกรรม

เชื่อมต่อแบบขนานกับโหลดไม่เชิงเส้นหรือที่จุดที่เหมาะสมในระบบจำหน่าย ตัวกรองจะตรวจจับกระแสฮาร์มอนิกและฉีดกระแสชดเชยเพื่อลดฮาร์มอนิกที่ไหลผ่านแหล่งจ่ายต้นทาง

ข้อดีของตัวกรองกำลังแอกทีฟแบบขนาน

• การชดเชยฮาร์มอนิกหลายลำดับอย่างมีประสิทธิภาพภายในขีดความสามารถในการทำงาน
• การตอบสนองแบบไดนามิกต่อสภาวะโหลดที่เปลี่ยนแปลง
• เหมาะสำหรับระบบอุตสาหกรรมที่มีกระแสฮาร์มอนิกผันผวน
• มีความสามารถในการให้การชดเชยกำลังรีแอกทีฟ ขึ้นอยู่กับกลยุทธ์การควบคุมและขีดความสามารถที่มีอยู่
• การผสานรวมที่ยืดหยุ่นเข้ากับระบบจ่ายไฟฟ้าแรงต่ำที่มีอยู่

สำหรับโรงงานที่มีไดรฟ์ความถี่แปรผัน (VFD) หลายตัว วงจรเรียงกระแส และโหลดไม่เชิงเส้นอื่นๆ สามารถติดตั้งตัวกรองกำลังแอคทีฟแบบขนานได้ใกล้กับแหล่งกำเนิดฮาร์มอนิกหลักหรือที่จุดจ่ายไฟฟ้าร่วม

ตำแหน่งการติดตั้งที่ดีที่สุดขึ้นอยู่กับการจัดวางโหลด ระดับการชดเชยที่ต้องการ การวางสายเคเบิล และผลลัพธ์คุณภาพไฟฟ้าที่ต้องการ

4. ตัวกรองกำลังแอคทีฟแบบอนุกรมคืออะไร?

ตัวกรองกำลังแอคทีฟแบบอนุกรมเชื่อมต่อแบบอนุกรมกับเส้นทางจ่ายไฟฟ้า และได้รับการออกแบบหลักเพื่อชดเชยปัญหาคุณภาพไฟฟ้าที่เกี่ยวข้องกับแรงดัน

ขึ้นอยู่กับการออกแบบ ตัวกรองแอคทีฟแบบอนุกรมสามารถช่วยลดฮาร์มอนิกแรงดัน การรบกวนแรงดัน และปัญหาคุณภาพไฟฟ้าด้านจ่ายบางประการ

ความแตกต่างหลักระหว่างตัวกรองกำลังแอคทีฟแบบขนานและแบบอนุกรมคือเป้าหมายการชดเชย:

• ตัวกรองกำลังแอคทีฟแบบขนาน:ชดเชยฮาร์มอนิกกระแสโหลดเป็นหลัก
• ตัวกรองกำลังแอคทีฟแบบอนุกรม:ชดเชยความผิดปกติของแรงดันไฟฟ้าจ่ายและฮาร์มอนิกของแรงดันไฟฟ้าเป็นหลัก

สำหรับโรงงานอุตสาหกรรมหลายแห่งที่ประสบปัญหาฮาร์มอนิกของกระแสจากโหลดไม่เป็นเชิงเส้น ตัวกรองฮาร์มอนิกแบบแอคทีฟชนิดต่อขนานเป็นทางเลือกที่พบได้บ่อยกว่า อาจพิจารณาตัวกรองแบบอนุกรมหรือการกำหนดค่าแบบอนุกรม-ขนานผสมเมื่อคุณภาพแรงดันไฟฟ้าเป็นข้อกังวลหลักเช่นกัน

๕. ตัวกรองฮาร์มอนิกแบบแอคทีฟใช้ทำอะไร

หากคุณกำลังถามว่าตัวกรองฮาร์มอนิกแบบแอคทีฟใช้ทำอะไรเทคโนโลยีนี้ จุดประสงค์หลักคือการลดความผิดเพี้ยนของฮาร์มอนิกและช่วยให้ระบบไฟฟ้าทำงานได้อย่างเชื่อถือได้มากขึ้น

การใช้งานทั่วไปประกอบด้วย:

โรงงานผลิต

โรงงานที่ใช้เครื่องจักรซีเอ็นซี มอเตอร์ที่ขับเคลื่อนด้วยวีเอฟดี สายการผลิตอัตโนมัติ และวงจรเรียงกระแสอุตสาหกรรม อาจพบกระแสฮาร์มอนิกในระดับที่มีนัยสำคัญ ตัวกรองฮาร์มอนิกแบบแอคทีฟช่วยลดฮาร์มอนิกเหล่านี้และสนับสนุนการทำงานที่มั่นคง

ศูนย์ข้อมูล

ระบบยูพีเอสและโหลดอิเล็กทรอนิกส์กำลังอื่นๆ อาจสร้างกระแสฮาร์มอนิก ตัวกรองฮาร์มอนิกแบบแอคทีฟอาจช่วยปรับปรุงคุณภาพกระแสไฟฟ้าเมื่อบูรณาการอย่างเหมาะสมเข้ากับการออกแบบระบบไฟฟ้าของสถานที่

อาคารพาณิชย์

อาคารขนาดใหญ่ที่มีลิฟต์ ระบบ HVAC ไฟ LED และอุปกรณ์อิเล็กทรอนิกส์อาจได้รับประโยชน์จากการลดทอนฮาร์มอนิกเมื่อการวัดบ่งชี้ว่ามีปัญหาคุณภาพไฟฟ้า

ระบบพลังงานหมุนเวียน

การติดตั้งพลังงานแสงอาทิตย์และระบบอื่นๆ ที่ใช้อินเวอร์เตอร์อาจต้องมีการวิเคราะห์และลดทอนฮาร์มอนิก ขึ้นอยู่กับลักษณะของอินเวอร์เตอร์และข้อกำหนดการเชื่อมต่อกับโครงข่ายไฟฟ้า

ระบบจำหน่ายไฟฟ้าอุตสาหกรรม

สามารถใช้ APF กับตู้จ่ายไฟ ศูนย์ควบคุมมอเตอร์ และตำแหน่งที่เหมาะสมอื่นๆ เพื่อแก้ไขปัญหาฮาร์มอนิกที่ระบุได้จากการวัดคุณภาพไฟฟ้า

6. ตัวกรองฮาร์มอนิกแบบแอคทีฟและการแก้ไขตัวประกอบกำลัง

ความสัมพันธ์ระหว่างตัวกรองฮาร์มอนิกแบบแอคทีฟกับการแก้ไขตัวประกอบกำลังเป็นข้อพิจารณาที่สำคัญในการจัดการคุณภาพไฟฟ้าอุตสาหกรรม

ความผิดเพี้ยนฮาร์มอนิกและตัวประกอบกำลังต่ำเป็นปัญหาที่เกี่ยวข้องกันแต่แตกต่างกัน

ตัวประกอบกำลังการกระจัดเกี่ยวข้องกับความต่างเฟสระหว่างแรงดันและกระแสที่ความถี่มูลฐาน ความผิดเพี้ยนฮาร์มอนิกยังสามารถลดตัวประกอบกำลังจริงโดยรวมได้โดยการเพิ่มกระแส RMS โดยไม่ส่งผลต่อกำลังแอคทีฟที่มีประโยชน์อย่างเป็นสัดส่วน

ตัวกรองฮาร์มอนิกแบบแอคทีฟสามารถชดเชยกระแสฮาร์มอนิก และเมื่อได้รับการสนับสนุนจากฟังก์ชันควบคุม สามารถให้การชดเชยกระแส-reactive เพื่อปรับปรุงตัวประกอบกำลัง

อย่างไรก็ตาม ตัวกรองกำลังไฟฟ้าแบบแอกทีฟไม่ใช่สิ่งทดแทนที่สมบูรณ์โดยอัตโนมัติสำหรับชุดตัวเก็บประจุเฉพาะหรือระบบตัวกำเนิดกำลังไฟฟ้ารีแอกทีฟแบบสถิต. แนวทางการแก้ปัญหาที่เหมาะสมขึ้นอยู่กับลักษณะของโหลด ความต้องการกำลังไฟฟ้ารีแอกทีฟ ระดับฮาร์มอนิก และข้อกำหนดด้านการควบคุม

การเปรียบเทียบเชิงปฏิบัติแสดงไว้ด้านล่าง:

เมื่อประเมินข้อกำหนดการแก้ไขตัวประกอบกำลังของตัวกรองฮาร์มอนิกแบบแอคทีฟ วิศวกรควรพิจารณาลักษณะโหลดโดยรวม และพิจารณาว่าการใช้เอพีเอฟเพียงอย่างเดียวหรือโซลูชันที่ใช้เอพีเอฟร่วมกับเอสวีจีจะเหมาะสมกว่ากัน

7. ตัวกรองฮาร์มอนิกแบบแอคทีฟและเครื่องเพิ่มประสิทธิภาพกำลังไฟฟ้า: แตกต่างกันอย่างไร?

ตัวกรองฮาร์มอนิกแบบแอกทีฟและตัวเพิ่มประสิทธิภาพพลังงานมีจุดประสงค์ที่แตกต่างกัน

ตัวกรองฮาร์มอนิกแบบแอกทีฟมุ่งเน้นที่คุณภาพพลังงานโดยการชดเชยกระแสฮาร์มอนิก และในการออกแบบบางแบบ กระแสรีแอกทีฟ

ตัวเพิ่มประสิทธิภาพพลังงานเป็นคำที่กว้างกว่าซึ่งอาจหมายถึงอุปกรณ์หรือระบบที่ออกแบบมาเพื่อเพิ่มประสิทธิภาพการใช้พลังงาน ประสิทธิภาพทางไฟฟ้า หรือการแปลงกำลังไฟฟ้า ขึ้นอยู่กับประเภทของผลิตภัณฑ์

ดังนั้น ตัวกรองฮาร์มอนิกแบบแอกทีฟและตัวเพิ่มประสิทธิภาพพลังงานไม่ควรถูกมองว่าเป็นคำที่ใช้แทนกันได้ ก่อนเลือกอุปกรณ์ ผู้ใช้ควรระบุปัญหาทางไฟฟ้าเฉพาะที่ต้องการแก้ไข

ตัวอย่างเช่น หากโรงงานประสบปัญหาทีเอชดีไอของกระแสสูงที่เกิดจากโหลดไม่เป็นเชิงเส้น เอพีเอฟอาจเป็นวิธีแก้ไขที่เหมาะสม หากวัตถุประสงค์คือการปรับปรุงการเก็บเกี่ยวพลังงานของโมดูลโซลาร์หรือเพิ่มประสิทธิภาพการใช้พลังงาน อาจจำเป็นต้องใช้ตัวเพิ่มประสิทธิภาพพลังงานประเภทอื่น

8. ทฤษฎีกำลังไฟฟ้าของตัวกรองฮาร์มอนิกแบบแอกทีฟและความสามารถในการชดเชย

ทฤษฎีกำลังไฟฟ้าของตัวกรองฮาร์มอนิกแบบแอกทีฟอ้างอิงจากการตรวจจับองค์ประกอบกระแสที่ไม่ต้องการและใช้อุปกรณ์แปลงกำลังไฟฟ้าที่ควบคุมได้เพื่อฉีดกระแสชดเชย

ในเอพีเอฟแบบชันต์ทั่วไป ระบบควบคุมจะวัดกระแสโหลดและแยกองค์ประกอบฮาร์มอนิกออกจากกระแสพื้นฐานที่ต้องการ จากนั้นคอนเวอร์เตอร์จะสร้างกระแสชดเชยที่ต้านทานฮาร์มอนิกเป้าหมาย

ความสามารถในการชดเชยขึ้นอยู่กับหลายปัจจัย:

• กระแสชดเชยที่กำหนด โดยปกติแสดงเป็นแอมแปร์
• สเปกตรัมฮาร์มอนิกและขนาดของโหลด
• การเปลี่ยนแปลงของโหลดและสภาวะการทำงานชั่วคราว
• จุดติดตั้งและอิมพีแดนซ์ของระบบไฟฟ้า
• การลดฮาร์มอนิกที่ต้องการและขีดจำกัดคุณภาพไฟฟ้าที่บังคับใช้
• จำเป็นต้องชดเชยกำลังไฟฟ้ารีแอกทีฟด้วยหรือไม่

กระแสพิกัดของ APF ควรเลือกจากผลการวัดกระแสฮาร์มอนิกจริงและการคำนวณทางวิศวกรรม ไม่ใช่จากความจุรวมของหม้อแปลงเพียงอย่างเดียว

หากโหลดไม่เชิงเส้นเปลี่ยนแปลงอย่างมีนัยสำคัญตลอดทั้งวัน วิศวกรควรประเมินความต้องการฮาร์มอนิกสูงสุดและเผื่อระยะขอบการออกแบบที่เหมาะสม

9. วิธีเลือกตัวกรองกำลังไฟฟ้าแอกทีฟสำหรับงานอุตสาหกรรม

การเลือก APF ที่เหมาะสมต้องอาศัยความเข้าใจในระบบไฟฟ้าและปัญหาคุณภาพไฟฟ้าที่เฉพาะเจาะจง

1. วัดความผิดเพี้ยนฮาร์มอนิก

ดำเนินการสำรวจคุณภาพไฟฟ้าเพื่อกำหนดค่า THDi ปัจจุบัน, THDv ของแรงดัน, ลำดับฮาร์มอนิก และการเปลี่ยนแปลงของโหลด ผลการวัดช่วยกำหนดประสิทธิภาพการชดเชยที่ต้องการ

2. กำหนดกระแสชดเชยที่ต้องการ

ประเมินกระแสฮาร์มอนิกที่ต้องชดเชยและเลือก APF ที่มีกระแสพิกัดเหมาะสม พิจารณาการขยายโหลดในอนาคตและการทำงานพร้อมกันของโหลดไม่เชิงเส้นหลายตัว

3. ยืนยันแรงดันและความถี่ของระบบ

ตรวจสอบแรงดันพิกัด การกำหนดค่าสามเฟส ความถี่ การต่อลงดิน และความเข้ากันได้กับระบบจำหน่ายที่มีอยู่

4. เลือกตำแหน่งติดตั้ง

APF อาจติดตั้งใกล้โหลดไม่เชิงเส้นแต่ละตัว หรือที่บัสบาร์ร่วมหรือแผงจำหน่าย การติดตั้งแบบกระจายสามารถจัดการอุปกรณ์เฉพาะ ขณะที่การติดตั้งแบบรวมศูนย์สามารถชดเชยกระแสฮาร์มอนิกรวมได้

5. ประเมินฟังก์ชันควบคุมและการตรวจสอบ

ตรวจสอบช่วงการชดเชยฮาร์มอนิกที่มีอยู่ ลักษณะการตอบสนอง อินเทอร์เฟซการสื่อสาร ฟังก์ชันการแสดงผล และความเข้ากันได้กับระบบตรวจสอบของโรงงาน

6. พิจารณาสภาพแวดล้อมและเงื่อนไขการติดตั้ง

ตรวจสอบอุณหภูมิแวดล้อม การระบายอากาศ การป้องกันของเปลือกหุ้ม พื้นที่ติดตั้ง และข้อกำหนดด้านการบำรุงรักษา ปัจจัยเหล่านี้สำคัญเป็นพิเศษในสภาพแวดล้อมทางอุตสาหกรรมที่มีความต้องการสูง

7. ตรวจสอบการปฏิบัติตามข้อกำหนดและเอกสารทางเทคนิค

ยืนยันมาตรฐานที่เกี่ยวข้อง เอกสารการทดสอบ ฟังก์ชันการป้องกัน และข้อกำหนดทางเทคนิคเฉพาะโครงการก่อนทำการสั่งซื้อ

สำหรับโครงการที่ต้องการเอพีเอฟ เอสวีจี หรืออุปกรณ์ปรับปรุงคุณภาพไฟฟ้าอื่น ๆ การประเมินทางเทคนิคอย่างละเอียดช่วยให้มั่นใจได้ว่าระบบที่เสนอสอดคล้องกับสภาวะการทำงานจริง

10. ตัวกรองกำลังไฟฟ้าแบบแอคทีฟคืออะไร? คำถามที่พบบ่อย

ตัวกรองกำลังไฟฟ้าแบบแอคทีฟตามวิกิพีเดียคืออะไร?

ผู้อ่านที่กำลังค้นหา ตัวกรองกำลังไฟฟ้าแบบแอคทีฟคืออะไร วิกิพีเดีย โดยทั่วไปแล้วจะมองหาคำจำกัดความทางเทคนิคพื้นฐาน ตัวกรองกำลังไฟฟ้าแบบแอคทีฟเป็นอุปกรณ์อิเล็กทรอนิกส์กำลังที่ชดเชยส่วนประกอบฮาร์มอนิกที่ไม่พึงประสงค์ในระบบไฟฟ้า ต่างจากตัวกรองแบบพาสซีฟแบบคงที่ ตัวกรองนี้สามารถปรับการชดเชยตามสภาวะการทำงานที่วัดได้

ตัวกรองฮาร์มอนิกแบบแอคทีฟทำหน้าที่อะไร?

อุปกรณ์ตรวจจับองค์ประกอบฮาร์มอนิกและสร้างกระแสหรือแรงดันชดเชย ขึ้นอยู่กับโทโพโลยี ตัวกรองฮาร์มอนิกแบบแอคทีฟชนิดต่อขนานส่วนใหญ่ใช้เพื่อลดฮาร์มอนิกกระแสที่เกิดจากโหลดไม่เชิงเส้น

ตัวกรองกำลังแบบแอคทีฟชนิดต่อขนานหมายถึงอะไร

ตัวกรองกำลังแบบแอคทีฟชนิดต่อขนานเชื่อมต่อแบบขนานกับโหลดหรือบัสจำหน่าย และฉีดกระแสชดเชยเพื่อลดกระแสฮาร์มอนิกในระบบจ่ายไฟ

ตัวกรองกำลังแบบแอคทีฟชนิดต่อขนานแตกต่างจากตัวกรองกำลังแบบแอคทีฟชนิดต่ออนุกรมอย่างไร

ตัวกรองชนิดต่อขนานจัดการกับฮาร์มอนิกกระแสเป็นหลัก ในขณะที่ตัวกรองชนิดต่ออนุกรมจัดการกับความผิดปกติและฮาร์มอนิกที่เกี่ยวข้องกับแรงดันเป็นหลัก ประเภทที่เหมาะสมขึ้นอยู่กับปัญหาคุณภาพไฟฟ้า

ตัวกรองฮาร์มอนิกแบบแอคทีฟสามารถปรับปรุงตัวประกอบกำลังได้หรือไม่

ได้ ตัวกรองกำลังแบบแอคทีฟ (APF) ที่มีฟังก์ชันชดเชยกระแส-reactive ที่เหมาะสมสามารถปรับปรุงตัวประกอบกำลังได้ การปรับปรุงที่แท้จริงขึ้นอยู่กับความจุที่ใช้ได้ของ APF และความต้องการกำลัง-reactive ของสถานที่

ตัวกรองกำลังแบบแอคทีฟของ Ablerex เป็นตัวเลือกเดียวหรือไม่

ไม่ ตัวกรองกำลังแบบแอคทีฟของ Ablerex เป็นหนึ่งในตัวเลือกที่มีแบรนด์ในตลาด ผู้ซื้อยังสามารถประเมินผู้ผลิตอื่นตามกระแสพิกัด ประสิทธิภาพการชดเชยฮาร์มอนิก ความเข้ากันได้ของระบบ เอกสารทางเทคนิค การสนับสนุนด้านบริการ และต้นทุนโครงการรวม ตัวเลือกที่ดีที่สุดขึ้นอยู่กับการใช้งานมากกว่าชื่อแบรนด์เพียงอย่างเดียว

มีรายงานโครงการตัวกรองกำลังแบบแอคทีฟชนิดต่อขนาน 3 เฟสให้ดูหรือไม่

รายงานโครงการตัวกรองกำลังงานแอกทีฟแบบขนานสามเฟสมักครอบคลุมโครงสร้างวงจร อัลกอริทึมตรวจจับฮาร์มอนิก กลยุทธ์การควบคุม ผลการจำลองหรือผลการทดลอง และประสิทธิภาพการชดเชยฮาร์มอนิก สำหรับโครงการอุตสาหกรรม รายงานคุณภาพไฟฟ้าที่วัดได้และข้อเสนอทางเทคนิคเฉพาะอุปกรณ์มักมีประโยชน์มากกว่าในการเลือกขนาดพิกัดของเอพีเอฟจริง

บทสรุป: เลือกเอพีเอฟที่เหมาะสมเพื่อคุณภาพไฟฟ้าที่ดีขึ้น

ตัวกรองกำลังงานแอกทีฟเป็นแนวทางแก้ไขที่มีประสิทธิผลในการลดกระแสฮาร์มอนิกในระบบไฟฟ้าอุตสาหกรรม ด้วยการตรวจจับและชดเชยองค์ประกอบฮาร์มอนิกที่ไม่ต้องการ เทคโนโลยีเอพีเอฟสามารถช่วยลดการสูญเสียทางไฟฟ้าที่เกี่ยวข้องกับฮาร์มอนิก ปรับปรุงคุณภาพรูปคลื่นกระแส และสนับสนุนการทำงานที่เชื่อถือได้ของอุปกรณ์อุตสาหกรรม

การทำความเข้าใจความแตกต่างระหว่างตัวกรองกำลังงานแอกทีฟแบบขนานและแบบอนุกรม ความสัมพันธ์ระหว่างตัวกรองฮาร์มอนิกแบบแอกทีฟกับการปรับปรุงตัวประกอบกำลัง และปัจจัยสำคัญในการเลือก ถือเป็นสิ่งจำเป็นสำหรับการพัฒนาแนวทางแก้ไขคุณภาพไฟฟ้าที่เหมาะสม
